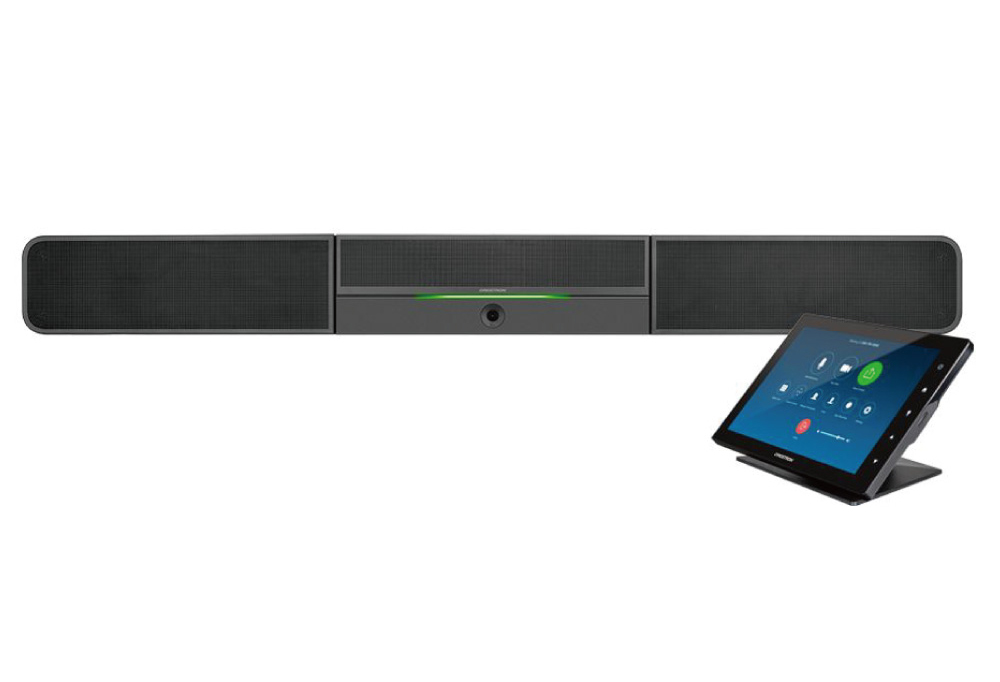

UC-B140-Z

Crestron Flex B シリーズ

Zoom Rooms™ソフトウェア用Crestron FlexウォールマウントUCビデオ会議システム

キット内容UC-BRKT-100-SD-ASSY

Crestron Flex UC-B140-Zシステムは、Zoom Roomsインテリジェントコミュニケーションプラットフォームで使用するビデオ会議室ソリューションを提供します。
単一のビデオディスプレイをサポートし、Crestron UCビデオ会議スマートサウンドバーとカメラ(UC‑SB1‑CAM‑FLEX)、10.1インチタッチスクリーン、UC‑ENGINE‑SD‑Zを備えたUCエンジンアセンブリを備えています。

仕様

キット内容
  1. UC-SB1-CAM-FLEX / UCビデオ会議スマートサウンドバー
  2. TSW-1060-BS / 10.1インチタッチスクリーン(黒色)
  3. TSW-1060-TTK-BS / TSW-1060-BS用卓上キット
  4. UC-BRKT-100-SD-ASSY / UCエンジン、HDMIコンバータ、EDIDエミュレータ、ACアダプタ、取付金具
  5. CBL-CAT5E-7 / UCエンジン用LANケーブル、RJ45-to-RJ45、黒、2.1m
  6. PWE-4803RU / タッチスクリーン用PoEインジェクター
スマート サウンドバー スピーカー ステレオ2ウェイ
チャンネルあたり20 W、3インチ(76 mm)ウーファー
3 x 4-3 / 8インチ(76 x 112 mm)パッシブラジエーター
1インチ(25 mm)ドームトゥイーター
80 Hz〜 20 kHz(±3 dB)周波数応答
91 dB SPL @ 1 m出力レベル
マイク マイクアレイ式
カバーレンジ4.6m 水平180° の水平撮影角度
DSP エコーキャン内臓
残響音除去
自動ゲイン制御
動的ノイズ抑制
適応ビームフォーミング
スピーカー音量コントロール
カメラ 12メガピクセルSony®IMX477タイプ1 / 2.3 CMOSセンサー
超広角6エレメント非球面ガラスレンズ
f / 2.8絞り
カメラ視野角 対角150º
水平120º
垂直90º
カメラプロセシング Neural Compute Engineハードウェアアクセラレータ
自動ホワイトバランス
自動ズーム機能搭載したIntelMovidius®Myriad®X VPU
カメラオートズーム デジタルによるオートズーム機能
カメラノイズリダクション 3Dノイズリダクション
バイアス補償時空間フィルタリング
広域クロマフィルタリング
フリッカー除去
カメラのスケーリング アルタイムスケーリング
歪み補正
遠近感補正
カメラ解像度 HD 1080p @ 30 fps
カメラの色空間 YCbCr 4:2:0、YCbCr 4:2:2、MJPEG
USBポート USB 3.0 Type-B
UAC 1.0、UVC 1.1、およびHID
2チャンネルステレオ遠端/コンテンツ信号入力
2チャンネルモノラルマイク信号出力、カメラ出力
UCエンジンへのオーディオ、ビデオ、および通信インターフェイス用
アナログオーディオ入力 3.5 mm TRSミニフォンジャックによる2チャンネルステレオ
固定レベル(DSPをバイパス)
フル定格出力 最大1 Vrms(各チャンネル)
アナログ音声出力 3.5 mm TRSミニフォンジャックによる2チャンネルステレオ
固定レベル
最大1 Vrms
ステータス表示LED スピーカーの音量
マイクのミュート
スピーカーのミュートを赤と緑のLEDによる表示
電源 IEC 60320 C14主電源インレット(電源コードを含む)
AC100-240 V 最大500 mA、50/60 Hz
外形 寸法, H=117 W=1108 D=100 単位mm
重量, 6.8kg
タッチスクリーン タッチスクリーン 10.1インチ
TFTアクティブマトリックスカラーLCD
1280X800ピクセル
Ethernet 10/100 Mbps
自動切り替え
自動ネゴシエーション
自動検出
全/半二重
TCP / IP
UDP / IP
DHCP
SSL
TLS
SSH
SFTP(SSHファイル転送プロトコル)
IEEE 802.1x
Active Directory認証
HTTPS WebブラウザーのセットアップおよびCrestron XiO Cloudクライアント
802.3afおよび802.3at Type 1準拠
PoE IEEE 802.3at Type 2 PoE+ 駆動製品
通常15Wの802.3at Type 2 PSE で駆動 LLDPあり
Fusion/USB サイン運用時18W / 802.3at Type 2 PSEで駆動
30W(PoE+ Class 4)を要求する場合 802.3at Type2 PSE LLDP無し
15.4W(PoE Class 0)を要求する場合 802.3af (又は802.3at Type1) PSE
USBポートを利用する場合、802.3at Type 2 PoE+ PSEに適応していること
外形 寸法, H=138 W=260 D=145 単位mm
重量, 1166g
UCエンジンキット Mini PC Intel NUCキットNUC8i5BEK
プロセッサ IntelCore®i5-8259Uプロセッサー
(2.3 GHz、3.8 GHzターボ、クアッドコア、ハイパースレッド、6 MBキャッシュ、28 W TDP)
UCクライアント Microsoft Teams
コンテンツ入力 HDMI to USB 3.0コンバーター(モデルHD-CONV-USB-200)を介したHDMI入力
出力ポート USBType-C®ポート(*別途変換ケーブルが必要)
カメラ入力解像度 HD 1080p @ 30 fps
コンテンツ入力解像度 HD 1080p @ 60 fps
ディスプレイ出力解像度 HD 1080p @ 60 fps
電源(ACアダプター電源付属) AC100-240 V
50/60 Hz 出力DC19 V
外形 寸法, H=407 W=356 D=43  単位mm
