NX-4200

NetLinx インテグレートコントローラー

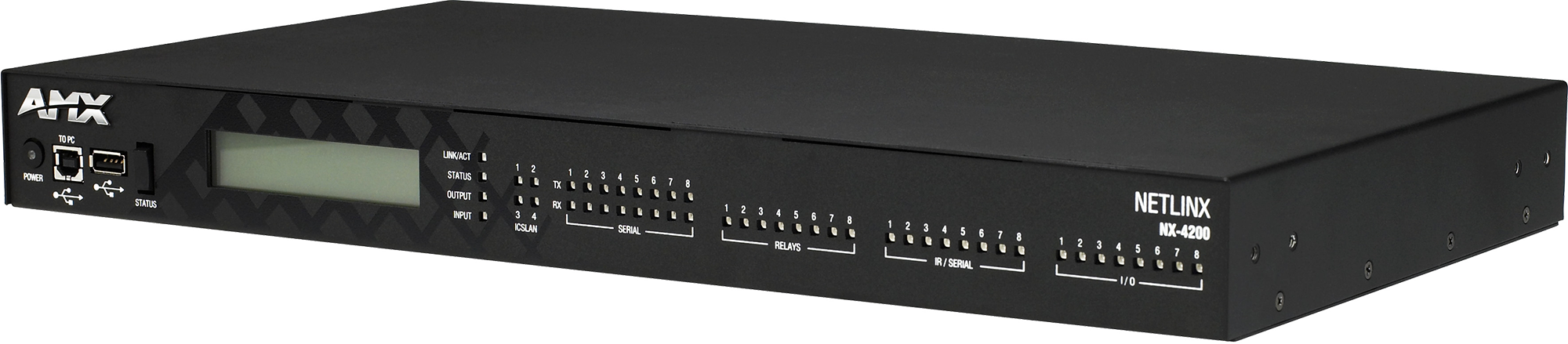

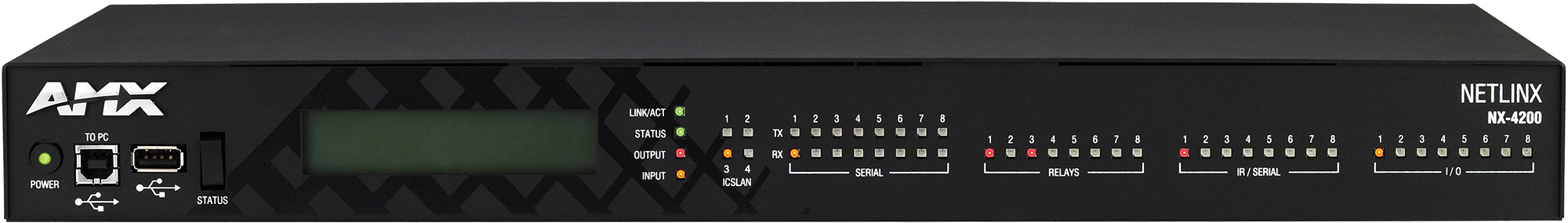

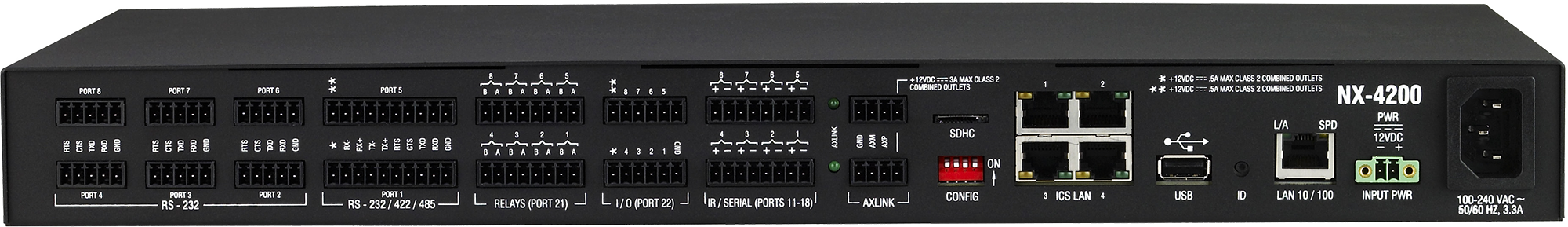

フロントバックサイド

NX-4200
システムコントローラー
512MB RAM,1600MIPSプロセッサー,8GBフラッシュ,デュアルNIC,IPv6,4ポートPoEスイッチ
(8xIR,8xI/O,6xRS232,2xRS232/422/485,8xRelay) ※CC-NIRC×2付属

製品紹介

AMXのNetLinxシステムは、施設に設置される多くの複雑なAV電子機器の操作をタッチパネルの直感的な操作で、どなたでもシンプルに操作できるオートメーション化を実現します。インテグレートコントローラーのNXシリーズは、アナログ/デジタルにかかわらず、様々なフォーマットのAV設備機器に対応し、NetLinxスタジオによるプログラミングにより、思いのままに制御することができます。 またIPv6 や 802.1x にも対応します。
AC100Vで動作する NX-4200は、PoE対応のICSLanポートを4系統装備し、大規模のシステムをローカル制御できる他、遠隔地の複数システムをネットワーク・セキュリティ機能で結ぶことで、システムの監視を含む、大規模なネットワークシステムを構築することが可能です。また互換性にすぐれたNetLinxシステムは、交換や増設も容易で将来対応も安心です。

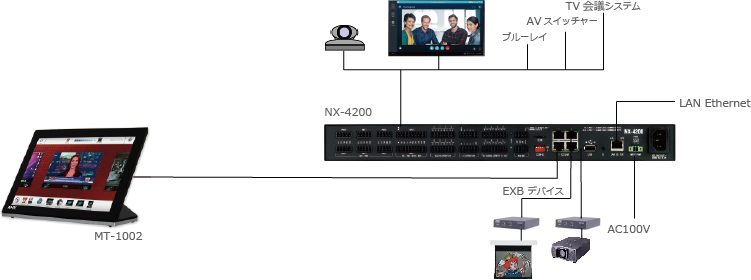

接続図

主な特長

  • ・6×RS-232
  • ・2×RS232/422/485
  • ・8×IR/シリアル
  • ・8×I/O
  • ・8×リレー
  • ・1×Ethernet
  • ・4×ICSLan(PoE付き)
  • ・2×AXLink
  • ・IPv6,802.1等の最新プラットフォームに対応
  • ・前面のUSBポートよりUSBメモリー等でプログラムデータのインストールが可能
  • ・1Uサイズのスリム設計
  • ・1600MIPSの高速プロセッサーを搭載
  • ・通信の切断や接続ミスをリアルタイムに検知する自己診断機能(シリアル / IRポート)
  • ・フロントパネルディスプレイ搭載
  • ・4ポートPoEスイッチ内蔵
